プッシュイン式シングルターミナルブロック – SM99, SR99
METZ CONNECTは、特に小型・薄型の機器向けに、安全で信頼性が高く、シンプルなシングルスプリングケージターミナルブロックを開発し、安全で且つ使いやすさを追求しました。

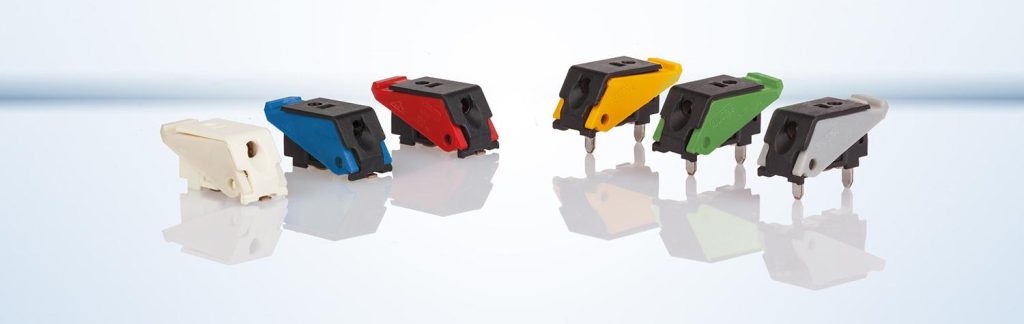

小型化、薄型化に伴い、回路基板上のスペースを最適に利用することは、設計プロセスにおいてますます重要になってきています。そのため、回路基板上の限られたスペースを、フレキシブルに配置できるSM99およびSR99個別端子とその非常にコンパクトな設計によって、最適に利用することができます。METZ CONNECTのこのイノベーションは、統合、移行、小型化、信頼性と複雑性という市場要件にも焦点を当てました。このスプリングケージ端子は、SMTおよびTHRバージョンで、バルク品またはテープ＆リールパッケージで提供されます。また、さまざまなカラーバリエーションにより、アプリケーションに応じたコーディングが可能です。例えば、赤、青、黒、茶のような電気技術的な色も含まれています。その他の色については、以下の概要を参照してください。
ワイヤー接続はプッシュイン方式、ワイヤーリリースは大型フィンガーハンドルで、使いやすさは抜群です。ソリッドワイヤーやワイヤーエンドフェルール付きのストランドを簡単に挿入することができます。さらに、個々のスプリングケージ端子は、電線接続表示と導通試験用のテストタップにより、非常に高いレベルの接続セキュリティを提供します。接続断面積0.2～1.5 mm²のコアを接続でき、公称電流は最大9 Aです。このように、単一のスプリングケージ端子は、回路基板接続のための完璧なソリューションであり、ほぼすべての産業およびビルオートメーションアプリケーションで使用することができます使用する。
