センサー/アクチュエーターレベルでも使用可能になりました。

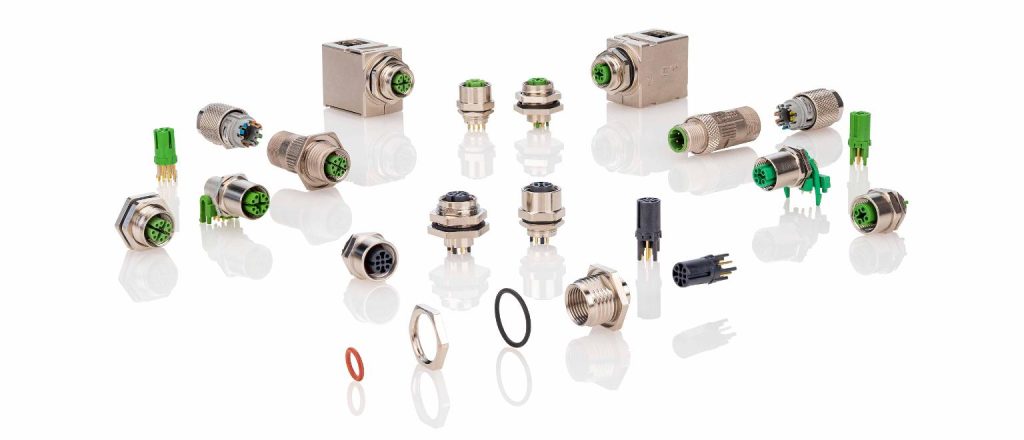

M12サーキュラーコネクターファミリーの一貫した体系的な構築と拡大
METZ CONNECTは、M12シリーズのPCBコネクタのモジュラーシステムを拡張し、DIN EN 61076-2-101に準拠したAコード化されたバリエーションを追加しました。このコネクタは規格に準拠しているため、センサーおよびアクチュエーターレベルのすべての伝送に適しています。
Xコード、Dコードの基板用ソケットと同様に、設置状況や用途に応じて様々な形態の製品を用意しています。前面壁掛け、背面壁掛け、完全組み立て式、またはキットとして提供されます。産業環境での使用には、プラグが接続されていない状態でIP67の要件を満たすバリエーションがあり、プラグや保護キャップが接続されていない場合でも、デバイスは漏電しないようになっています。

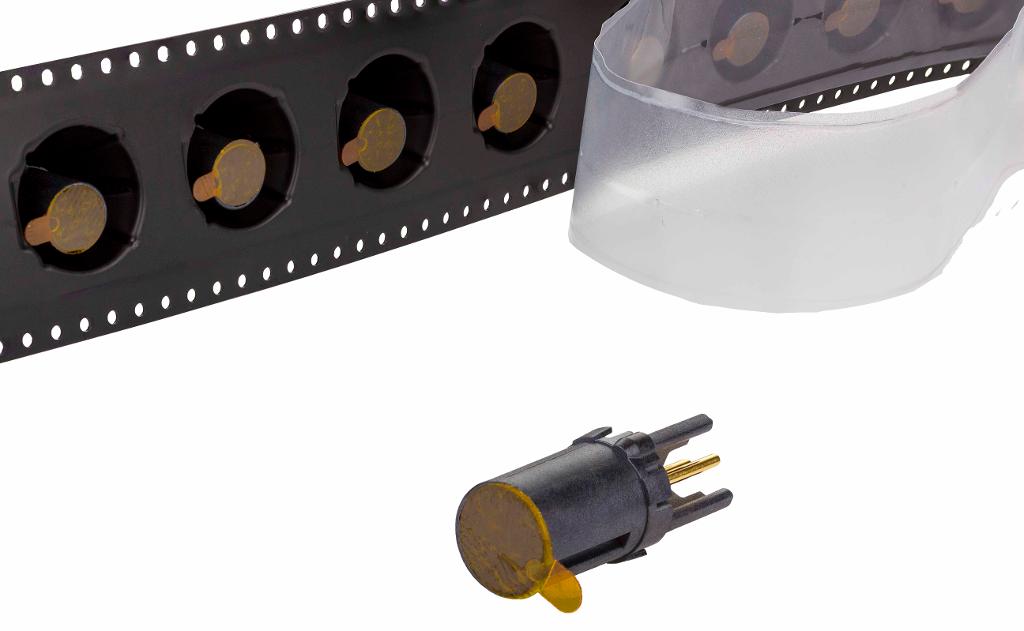

最新の製造ノウハウに基づいたデバイスの大量生産と回路基板アセンブリのために、回路基板インサートは、アセンブリ補助としてカプトンフィルムを備えたテープオンリールのバリエーションも用意しています。標準的な15インチリールで、1リールあたり160個を使用します。
この製品ファミリーの大きな利点は、すべてのプリント基板用ソケットとインサート（A-、D-、X-コード）の高さが同じで、1枚のプリント基板に混在して使用できることです。さらに、プリント基板用ソケットにはラッチ機構があり、ハウジングやフランジにしっかりと確実に固定されるため、周囲のハウジングにプリント基板を追加固定する必要がなくなります。現段階では、4極、5極、8極のAコード付きバージョンが追加されています。

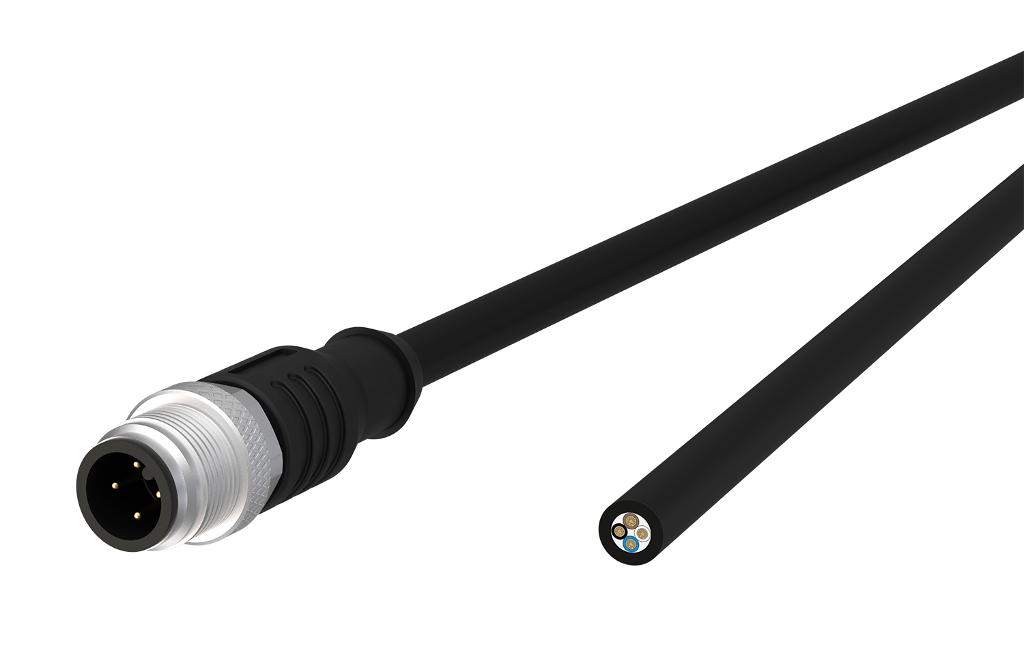

同時に、接続ケーブルのラインアップも拡充し、Aコード製品（4.5極および8極）を追加しました。プラグとソケット、ストレートとアングルがあります。ケーブルの材質は、PURとPVCがあり、市場の多くの要求に応えることができます。
私たちは、お客様のソリューションを簡単に選択し、まとめることができるように、新しいコンフィギュレーターをウェブサイトに設置しました。コンフィギュレーターは数回クリックするだけで作成でき、完成後はすぐに対応する製品番号を問い合わせとして受け取ることができます。1m、2m、5m、10mの標準的な長さの幅広いポートフォリオに加え、0.2mから100mの長さを10個からカスタマイズするオプションもあります。
メリット
・保護キャップやプラグがなくても、産業環境での使用に耐えうるIP67準拠の気密性
・カプトンフィルムを組立補助材とするテープオンリールのバリエーションとしての回路基板インサート
・PCBソケット/インサートの全高が同じで、1枚のPCBに混在して使用することができる
・PCBソケットのラッチ機構により、ハウジング/フランジにしっかりと固定されるため、追加の固定は必
